产品详情
技术参数
1、DSP芯片：
信号处理 32bit float point dsp 400Mhz
音频系统延迟 < 1ms
数模转换 24-bit
采样率 48KHz
2、模拟音频输入输出： ANALOG AUDIO INPUTS AND OUTPUTS
输入通道 8 路平衡输入. Mic/line level
音频接口 3.81 mm 凤凰插， 12-pin
输入阻抗 16kΩ
最大输入电平 17dBu （ 5.48Vrms ） /Line ； -3dBu （ 0.54Vrms ）/Mic@20dB增益档位
幻象电源 +48VDC, 5.5mA, 每通道配置
输出通道 8 路平衡输出，线路电平
输出阻抗 150Ω
3、音频指标： AUDIO PERFORMANCE SPECIFICATIONS
频响曲线 20Hz-20kHz(±0.5dB)/Line，输入0dBu（0.775Vrms）
20Hz-20kHz(±1.5dB)/Mic，20dB增益档位，输入-10dBu（0.245Vrms）
THD+N -90dB(@17dBu,1kHz,A-wt)/Line-90dB(@-6dBu,1kHz,A-wt)/Mic，20dB增益
信噪比 110dB(@17dBu,1kHz,A-wt)/Line100dB(@-6dBu,1kHz,A-wt)/Mic，20dB增益

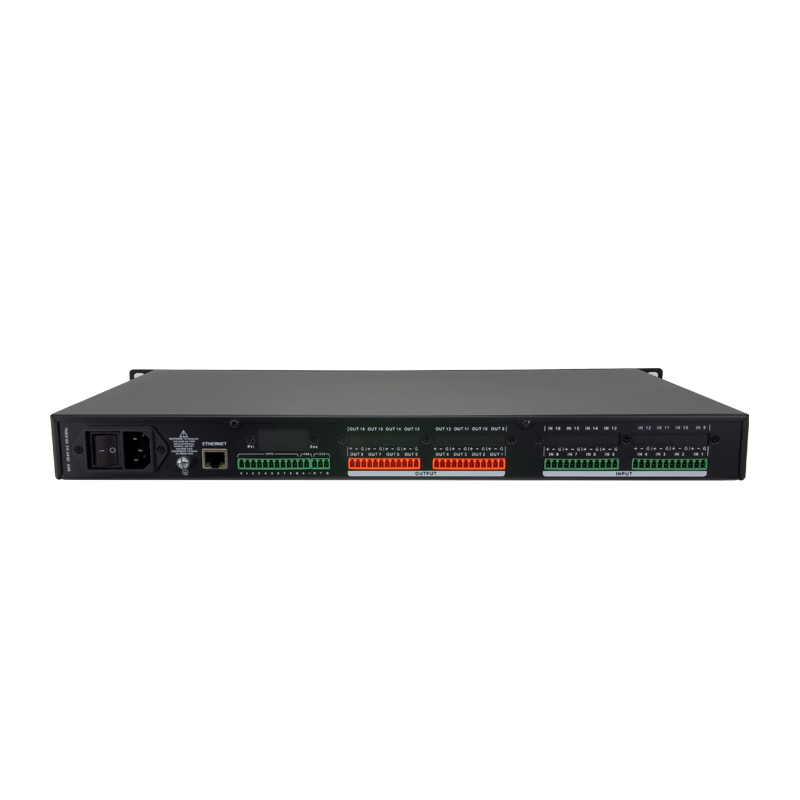

4、连接和显示：COMMUNITICATION PORTS AND INDICATORS
USB Type-B 2.0, 免驱
RS232 Serial port communication串口通信
TCP/IP网口 RJ-45
指示灯 Link、+48V、输入输出音频信号
电气与物理参数 ELECTRICAL AND PHYSICAL
5、供电范围 90V-264V AC 50-60 Hz
工作温度 -20℃~60℃
尺寸（宽*深*高） 483mm*265mm*44.5mm
包材尺寸（宽*深*高） 540*390*80
